STUD ÇİVİSİ

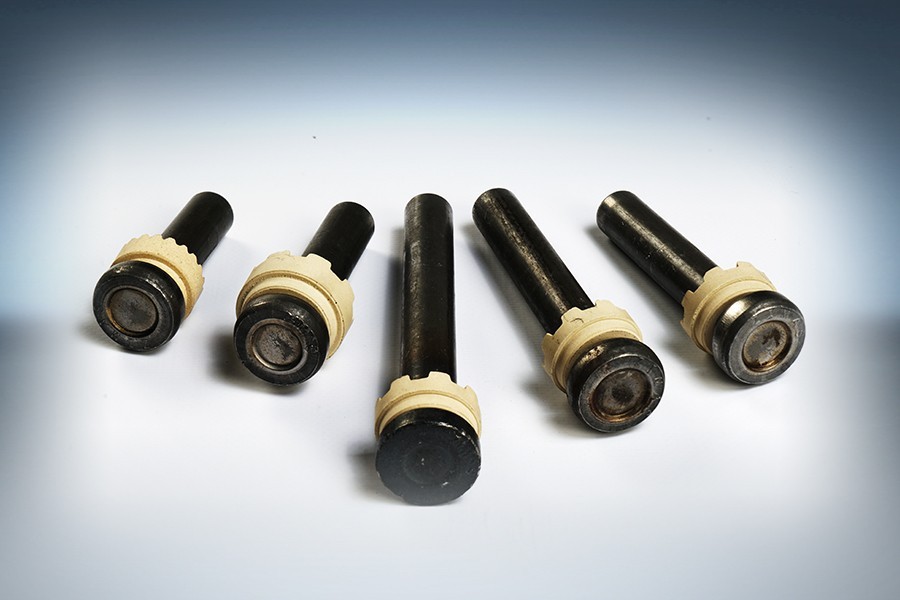

Stud Çivisi – Kayma Kaması
Stud Çivisi Kayma kaması ; kompozit döşemeyi çelik profile bağlamak için kullanılan ve kesme kuvveti aktaran bir araçtır.
Sistem yükleri altında beton,trapez ve çelik konstruksiyonun beraber çalışabilmesi stud çivisi adı verilen saplama özel alaşımlı kaynak parçaları ile yapılır.
Stud çivisi montajı yapılacak çelik profillerin *Korozyondan korunma amacıyla stud üzerinde minumum 30 mm lik bir beton tabakası olması gerekmektedir.
Stud Çivisi Kaynaklandıktan sonra 5 mm kısalır. Stud çivilerinin kalın olması kaynaklanacak stud çivisi miktarını azaltır.
STUD ÇİVİSİ ÖZELLİKLERİ
Akma dayanımı:(Rel) ? 350 N/mm2
Çekme Dayanımı: Rm) ? 450 N/mm2
Kopma uzaması:(A5) ? 15%
Kimyasal element özellikleri
Karbon (C) 0.14 %
Silikon (Si) 0.10 %
Mangan (Mn) 0.30-0.60 %
Fosfor (P) 0.035 %
Kükürt (S) 0.035 %
Aluminyum (Al) 0.035 %
STUD ÇİVİSİ FİYAT LİSTESİ
Stud çivilerin fiyat değişim tarihi 25.02.2020
| Ölçüleri |
Kalınlıkları |
Uzunlukları |
Ağırlıkları |
Adet fiyatı |
| 19x75 |
19MM |
75mm |
0,210 |
3.25 TL/ad |
| 19x100 |
19MM |
100mm |
0,270 |
4.10 TL/ad |
| 19x125 |
19MM |
125mm |
0,330 |
5.35 TL/ad |
| 19x150 |
19MM |
150mm |
0,380 |
6.10 TL/ad |
| 19x175 |
19MM |
175mm |
0,472 |
7,30 TL/ad |
| 19x200 |
19MM |
200mm |
0,540 |
8,37 TL/ad |
| 19x250 |
19MM |
250mm |
0,675 |
10,46 TL/ad |
| 22x75 |
22MM |
75mm |
0,280 |
4.80 TL/ad |
| 22x100 |
22MM |
100mm |
0,350 |
5,55 TL/ad |
| 22x125 |
22MM |
125mm |
0,430 |
6.80 TL/ad |
| 22x150 |
22MM |
150mm |
0,500 |
7,75 TL/ad |
STUD ÇİVİSİ PORSELEN YÜZÜKLERİ
Stud çivisi ark kaynağı yüzükleri kimyasal birleşimi; 2MgO-2Al2O3-5SiO2
Maksimum dayanma sıcaklığı 1800 derece
Renkleri beyaz ve açık sarı
Kuru presleme yöntemi ile üretilir.
19 ve 22 mm çiviler ile birlikte takım halinde kullanılır.
Seramik porselen yüksük, galvanizli beton altı trapez sac üzerine uygulama yapıldığında 8 tırnaklıdır. Diğer metal yüzeylerde 20 tırnaklıdı
STUD ÇİVİSİ NASIL ÜRETİLİR
Kangal rulo şeklindeki 19 mm demirin tavlama fırınları ile ısıtılıp havasız kabinlerde malzemenin istenen tane boyutlarına getirmek için soğutulur. Soğutma sürelerine göre malzeme iç yapısı yani tane boyutu değişir. Bu soğutma işlemi sonrası çivilerin kaynak yapılabirliği ve kaynak sonrası eğilme bükülme özellikleri kazanması sağlanır.
Tavlamada özellikleri değiştirilmiş metal malzemeler yatay eksantrik preslerinde kafa kısımları başlık olarak ezilerek genişletilir ve markalanır.
Presten çıkan stud çivileri kaynak yapılacak uç kısımlarına 4 mm delik delinir bu deliklere pres veya baskı yöntemi ile 5 mm alüminyum tel preslenir. Üretimi bitmiş stud çivileri kaynak yapılmaya hazır hale gelir.
STUD ÇİVİSİ NASIL KAYNAK YAPILIR
Stud çivisi kaynak ugulaması yapılmadan önce tabanca ayarı için çiviyi tabancanın ucundaki proselen yüzükten 5 m uzunlukta çıkıntı bırakılır.
Standart 19 mm stud çivisini kaynak yapmak için kaynak makinesi ayarlarından 1600 AMPER seçilir. Kaynak yapma süresi 0,70 ile 1,50 saniye arasında ayarlanır.
Kaynak uygulama yapıldıktan sonra çekiç ile vurarak 45 derece eğilir bu eğilme sırasında kaynaktan kopma veya kırılma olmaması gerekir.
